一、PROFIBUS – DP用于现场层的高速数据传送。（DP电缆颜色：紫色）
主站周期地读取从站的输入信息并周期地向从站发送输出信息。总线循环时间必须要比主站（PLC）程序循环时间短。除周期性用户数据传输外，PROFIBUS-Dp还提供智能化设备所需的非周期性通信以进行组态．诊断和报警处理。
1、传输技术：RS－485双绞线．双线电缆或光缆。波特率从9.6K bit/s到12M bit/s。
2、总线存取：各主站间令牌传递，主站与从站间为主－从传送。支持单主或多主系统。总线上最站点（主－从设备）数为126。
3、通信：点对点（用户数据传送）或广播（控制指令）。循环主－从用户数据传送和非循环主－主数据传送。
4、运行模式：运行．清除．停止。
5、同步：控制指令允许输入和输出同步。同步模式：输出同步；锁定模式：输入同步。
6、功能：DP主站和DP从站间的循环用户有数据传送。各DP从站的动态激活和可激活。DP从站组态的检查。强大的诊断功能，三级诊断诊断信息。输入或输出的同步。通过总线给DP从站赋予地址。通过部线对DP主站（DPM1）进行配置，每DP从站的输入和输出数据最大为246字节。
7、可靠性和保护机制：所有信息的传输按海明距离HD＝４进行。DP从站带看门狗定时器（Watchdog Timer）。对DP从站的输入／输出进行存取保护。DP主站上带可变定时器的用户数据传送监视。
8、设备类型：第二类DP主站（DPM2）是可进行编程．组态．诊断的设备。第一类DP主站（DPM1）是中央可编程控制器，如PLC．PC等。DP从站是带二进制值或模拟量输入输出的驱动器．阀门等。 PROFIBUS-DP电缆推荐产品型号：YR47052（6XV1830-0EH10） PROFIBUS-PA适用于PROFIBUS 的过程自动化。PA将自动化系统和过程控制系统与压力．湿度和液位变送器等现场设备连接起来，PA可用来替代4－20mA的模拟技术。
二、PROFIBUS－PA具有如下特性：（PA电缆颜色：黑色）
1、适合过程自动化应用的行规使不同厂家生产的现场设备具有互换性。
2、增加和去除总线站点，即使在本征安全地区也不会影响到其它站。
3、在过程自动化的PROFIBUS－PA段与制造业自动化的PROFIBUS－DP总线段之间通过藕合器连接，并使可实现两段间的透明通信。
4、 使用与IEC1158－2技术相同的双绞线完成远程供电和数据传送。
5、在潜在的爆炸危险区可使用防爆型“本征安全”或“非本征安全”。 PROFIBUS-PA电缆推荐产品型号：3076F（6XV1830-5EH10） 。

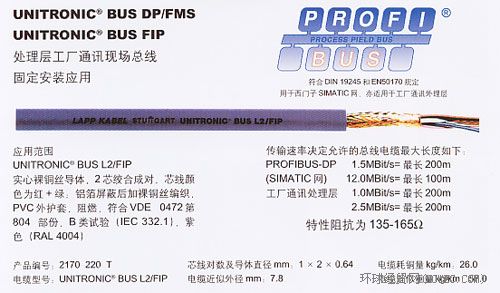

Profibus DP快速连接标准电缆，总线电缆径向对称设计，允许采用剥线工具，可以快速、方便的装配总线连接器。标准总线电缆专门为装配设计。
【技术指标】
1、实心裸铜线导体，2芯并合成对，芯线红绿二色。
2、铝箔、裸金属丝编织双层屏蔽，PVC外护套，外观紫色。
3、符合VDE 0472标准；B类试验（IEC332.1）。
4、带米标识，分100米、200米、300米包装，500米、1000米木轮包装。
5、工作参数：单线传输最大规格：1000m，加中继器可延长至10000m
Profibus总线电缆Profibus DP/PA电缆采用实心裸铜线导体作芯线，加厚铝箔和加密裸金属丝编织层，屏蔽效果好，PVC外护套。具有良好的信号传输性能。
产品规格 定货号
Profibus DP电缆6XV1830-0EH10
Profibus DP 软电缆6XV1830-3EH10 Profibus PA 电缆 6XV1 830-5FH10
工业以太网电缆 6XV1 850-0AH10
|
